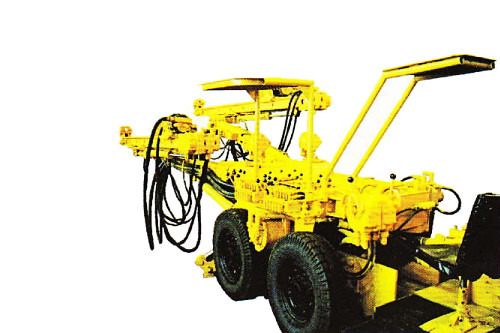

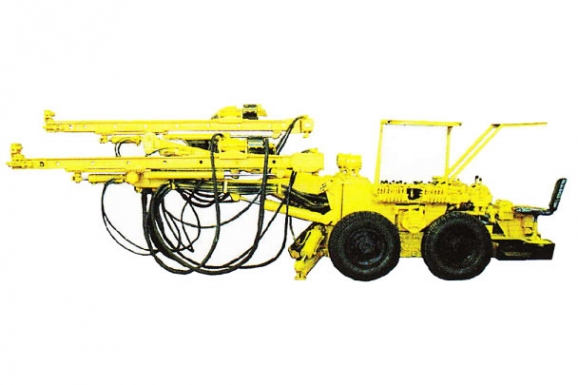

УБШ-221П установка буровая шахтная

Установка буровая шахтная УБШ-221П на пневмоколесной ходовой части, предназначена для бурения шпуров при проходе горизонтальных горных выработок в породах коэффициентом крепости f=8...20 по шкале М.М.Протодьяконова.

Установка обеспечивает бурение фронтальных забоев в выработках сечением 6...12 м2, а также бурение фланговых (боковых) шпуров под углом до 120 градусов от продольной оси установки и бурение шпуров в кровлю при высоте выработок более 3,5 м.

УБШ-221П выпускается двух исполнений: Б106.00.000-01 - для бурения шпуров в обычных шахтах с положительной температурой; Б106.00.000-02 (северное исполнение) - для бурения шпуров при проходе в вечномерзлых россыпях подземным способом.

Установка буровая шахтная УБШ-221П может быть использована для бурения шпуров при выемке различных камер высотой до 3,5 м.

Установка работает от сжатого воздуха с давлением 0,5 МПа (5 кгс/см2), воздух подается от шахтной магистрали двумя рукавами. Сжатый воздух обеспечивает привод маслонапорной станции при наведении бурильной машины на точку бурения, подачу бурильной машины на забой, бурение, привод ходовой тележки, привод освещения. Управление установкой осуществляется пневматическим и гидравлическим пультами.

Применение бортовых приводов тележки обеспечивает высокую проходимость и маневренность.

Автономное освещение, установленное на буровой установке УБШ-221П, обеспечивает необходимую освещенность забоя и не требует прокладки электрокабеля.

В качестве бурового инструмента применяются буровые штанги круглого сечения диаметром 32 мм или шестигранного сечения 25 мм, с хвостовиком под бурильную машину и буровые коронки диаметром 40...52 мм.
